美芯晟推出高性能有线快充20W～65W整体解决方案

在有线快充领域，美芯晟为满足下游市场需求，依托深厚的ACDC、SoC设计经验和高压集成工艺开发技术，在提升有线快充芯片充电功率的基础上将传统有线快充方案进行优化，开发出高集成、高效率、从原边控制器、副边同步整流到快充协议芯片的20W~65W的整体解决方案，满足终端用户对高性能、高性价比等方面的需求。

SSR控制器

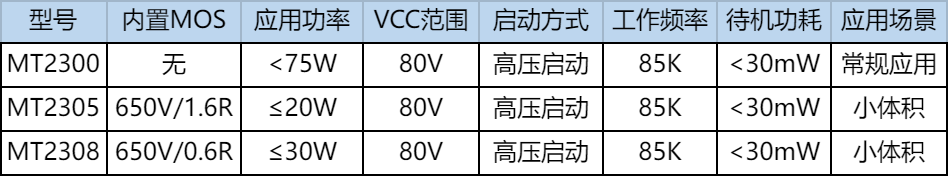

MT2300系列 SSR控制器驱动Si MOS，VCC耐压达80V，无需外部添加LDO，降低系统成本。工作频率85KHz，支持高压启动，待机功耗低于30mW。MT2305和MT2308内置Si MOS，进一步缩小PCB面积，利于小型化设计。

SSR控制器（驱动Si MOS）

MT2310系列SSR控制器驱动GaN功率管，VCC耐压达80V，无需外部LDO，降低系统成本。工作频率高达180KHz，内部高压启动使待机功耗低于30mW。MT2311和MT2312内置GaN功率管，可用于小体积使用场景

同步整流（SR）控制器

同步整流（SR）控制器MT2200系列，可用于high side也可用于low side，可支持的原边最高工作频率在200KHz以上，并支持QR和CCM等多种工作模式，满足现有常见快充应用。

MT2200可输出3.3V~21V，满足USB PPS宽电压输出要求。MT2205内置Si MOS，利于小型化设计。

美芯晟开发的快充协议芯片包括MT2701和最新的MT280X系列，芯片兼容多种快充协议。MT2701支持65W以内应用，兼容PD3.0，PPS，QC2，QC3，AFC，FCP，私有协议低压直充5V4.5A，Apple 5V2.4A，BC1.2等常用协议。MT2701采用纯硬件架构，通过外部元件来调节输出功率段，应用简单，BOM成本低，适合不需要USB-IF认证的客户。

即将推出的MT280X系列芯片集成可编程MCU，可根据客户需要进行灵活的二次软件开发，满足高通或USB-IF认证需求。

方案应用

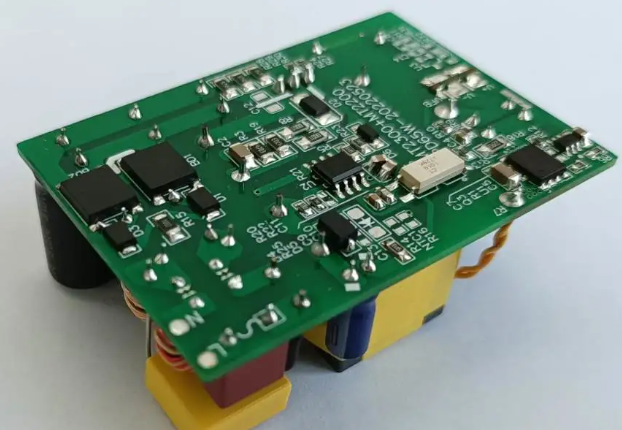

美芯晟提供65W以内分离式和合封式的多种快充整体解决方案，客户使用整体解决方案可加快项目开发进度，灵活选取，应用更加多元化。

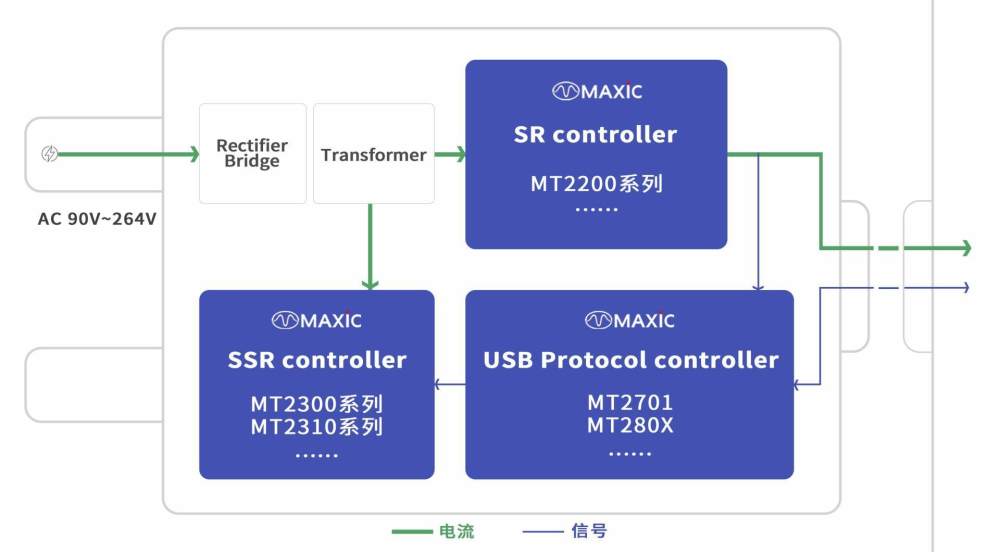

65W以内分离式整体方案典型应用如上图所示。SSR控制器方面，客户可根据需求使用驱动Si MOS的MT2300或使用驱动GaN功率管的MT2310。同步整流（SR）控制器使用支持宽电压输出、应用范围广的MT2200。快充协议芯片则是兼容多种协议的MT2701。分离式方案可让客户发挥自身Si MOS或GaN功率管供应链优势来选择合适的器件。

65W以内合封 Si MOS/GaN功率管整体方案典型应用如下图所示。配套使用的快充协议芯片是兼容多协议的MT2701，合封式方案利于客户将产品小型化。

充电头网总结

美芯晟快充整体方案既可驱动传统Si MOS，也可驱动第三代半导体氮化镓（GaN）功率器件，以丰富的产品线满足多样化、个性化的市场需求，可用于手机、笔记本电脑等便携设备和小家电、机顶盒、LCD屏幕等产品。同时，美芯晟对有线快充芯片进行持续迭代，进一步减少外围元器件，使整机产品更加小型化、轻量化，促进融合快充产业新发展。
