中国公司买来了光刻机，对芯片行业将带来什么影响？

芯片是电子产品所必不可少的组件，芯片制造商要想成功地制造出芯片来，必须用到光刻机。对芯片制造商来说，光刻机就是核心的生产设备。

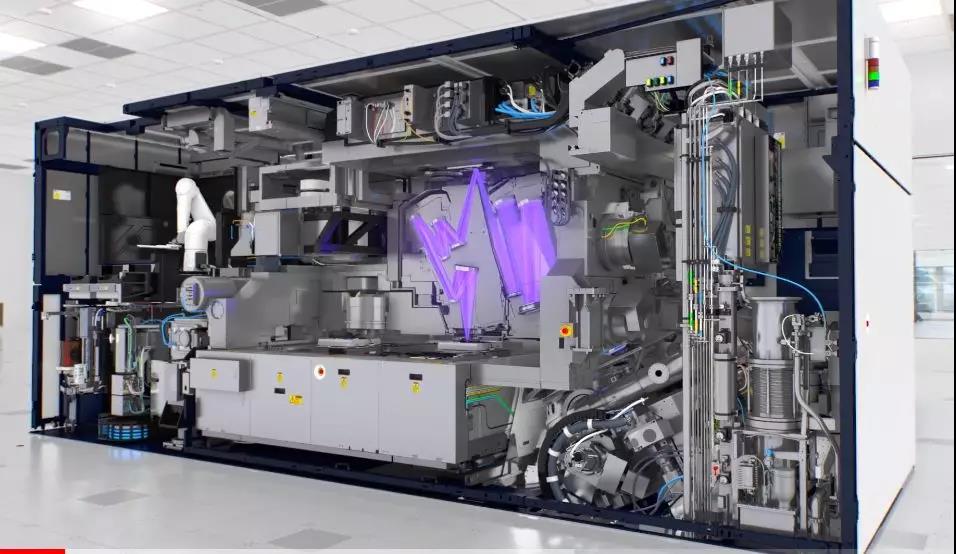

光刻机被称为“人类最精密复杂的机器”，制造光刻机更被比作是在微观世界里“造房子”——成像系统由几十个直径为200~300毫米的透镜组成，定位精度都是纳米级。微米级的瞬时传输控制技术，犹如两架空客以1000/小时公里同步高速运动，在瞬间对接穿针引线。

作为集成电路制造过程中最核心的设备，光刻机至关重要，芯片厂商想要提升工艺制程，没有它万万不行，中国半导体工艺为啥提升不上去，光刻机被禁售是一个主要因素。

现在，国内企业将有先进的光刻机，在芯片制造方面可以大踏步的赶上世界一流水平。

但是，我们国内的光刻机水平与国际的先进水平差距还很大，要真正实现技术核心自主创新，还需要相关的设备创新再上新台阶。

题主问的应该是中芯国际从ASML订购的EUV光刻机的事儿。光刻机其实国内已有厂家生产，上海微电子装备(集团)股份有限公司(简称“SMEE”）早就可以生产，只是不是EUV光刻机。

EUV是极紫外光的英文缩写。我们知道，光源根据波长划分，可分为:

可见光：g线：436nm

紫外光（UV），i线：365nm

深紫外光（DUV）,KrF 准分子激光：248 nm, ArF 准分子激光：193 nm

极紫外光（EUV），10 ~ 15 nm

光刻机的在芯片工业上主要是用来做芯片刻蚀用的，整个光刻工艺包硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀等工序。光刻机是决定芯片制程的最关键设备，现在最先进的芯片制程掌握在台积电、三星和Intel三家手里，基本都做到10nm，都在进军7nm。这个尺度的光刻工艺只有EUV能满足，这三家也基本上用的是ASML的光刻机。

但是，先进的制程不是说光有光刻机就行，这里面包含的是一整套从材料到工艺的复杂技术，包括如EUV光刻胶、掩膜、pellicle、检测设备等。三星、台积电和Intel用的光刻机是一样的，但是效果依然有区别，一般认为Intel依然是最领先的，虽然三星和台积电号称更先进。据说联发科和高通的人反映，台积电的16nmFinFET和三星的14nmFinFET工艺仅是相当于Intel的20nm工艺；台积电的10nm、7nm工艺则分别相当于Intel的12nm、10nm工艺，Intel在10nm工艺上依然领先台积电一个世代。

所以，即使中芯国际有了EUV光刻机，也还不能说就一定能实现10nm和7nm制程，这里面还有很多的know-how需要掌握，并不是一蹴而就的事。
