嘉兴海棠电子解读为什么阻燃线缆采用B1级而不是ZA级？

       据悉近年来我国各类电气引起的火灾中，有60%以上是由电气线珞(电线电缆)引起的。如何安全合理地使用电气线路(电线电缆)，如何规范整个市场，已成为人们越来越关注的问题。

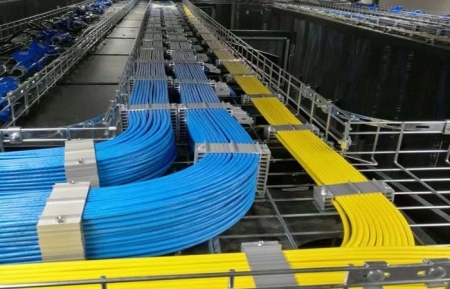

       近年来，建设和消防部门要求地铁、机场、高层建筑等人口密集的场所采用更高阻燃级别的阻燃B1级线缆。防火阻燃，已成为各类建筑体设计综合布线方案时重要的考虑因素之一。

       为什么采用B1级而不是ZA级阻燃？带着这个疑问，我们非常有幸请到国内阻燃线缆知名厂家嘉兴海棠电子来为大家解读下。

       嘉兴海棠电子技术人员表示，从分级标准定义看，无论是ZA级还是B1级阻燃，都是各分级标准中对阻燃性能要求的最高等级，ZA级的阻燃性能依据的实验测试标准为GB/T18380.33（IEC60332-3-22），而B1级的阻燃性能依据的实验测试标准为GB/T31248。

       下面我们从两者在标准分级中测试要求的差异性进行解读。

        注：相对于GB/T18380-33，GB/T31248对规定的燃烧试验装置还增加了以下内容，包含：空气供给系统、吸烟罩、排烟管道（包含探测的双向取样探头）、排烟风机（含烟密度检测设备、白光/激光系统）、烟气分析系统（含氧气/二氧化碳分析仪）。这些更新可基于GB/T21348在阻燃检测上更贴近实际火灾情况，测试结果更客观准确。

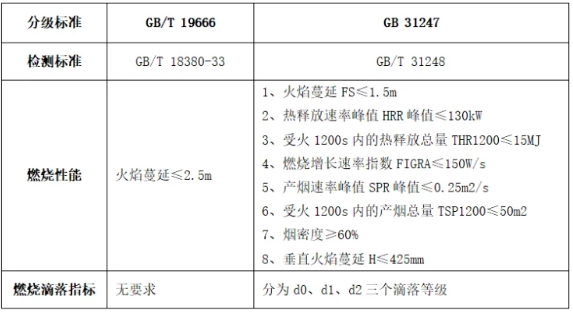

       通过上面2个标准的对比图，我们不难看出，两个测试标准对于阻燃测试要求的差异性还是挺大，GB/T31248中测试项目要明显多于GB/T18380，从而可以更全面地反映线缆的阻燃性能，如下：

       嘉兴海棠电子人员谈到，GB/T31248测试项目中的第1、8项可以很好地与GB/T18380-33中的要求关联起来，反映的是最大炭化距离，但前者更关注燃烧过程中火焰的状态（平稳性、强度），而非考核测试样品的燃烧距离；针对护套材料，不是简单地通过增加高氧指数、降低燃烧热释放，或通过在燃烧过程中阻止火焰燃烧就可以达到GB/T31248的第2-6项测试要求的；而是护套材料需根据电缆外径大小分别考虑燃烧热释放性能，并且在生产工艺上需考虑减小材料拉伸比，必要时还需采用挤压工艺，同时所有材料本身必须为低烟、无卤、阻燃环保材料方可达到GB/T31248的第2-6项测试要求。

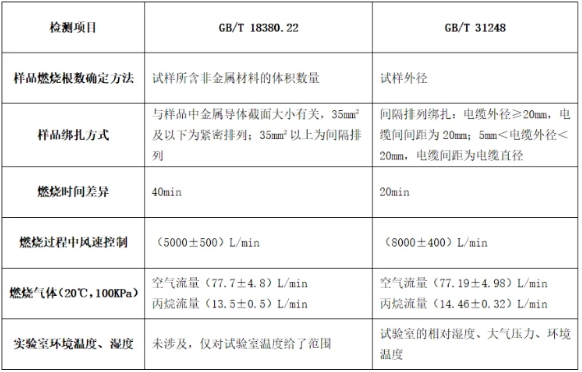

       通过上图对比，可以看到在样品燃烧根数确定方法上，与GB/T13830采用的以测试线缆非金属材料的体积数量不同，GB/T31248依据的是测试线缆的试样外径，这也就意味着燃烧根数与样品中金属材料体积（金属导体截面积）大小无关，仅仅与外径有关。也就是说，无论参与燃烧样品的非金属材料的体积多少，考核要求是一样的，因而测试更为严格。

       在测试线缆中只要有一根金属导体截面超过35mm2情况下，GB/T18380-22规定的排列捆绑方式与GB/T31248标准规定是相同的，除此之外均不相同。如果测试线缆采用间隔排列方式，测试线缆表面受火面积是最大状态，相对也更容易燃烧。如果测试线缆采用紧密排列，测试线缆受火面积仅仅是采用间隔排列方式的一半，反而会更有一定的“阻燃”效果。

       但对于测试线缆外径中没有超过35mm2的样品，GB/T31248标准规定绑扎方式采用间隔排列，燃烧测试将更为严格。

       相对GB/T19666，GB31247定义附加等级中的烟气毒性等级（t）、滴落物等级（d）、气体酸度（腐蚀性）等级（a）上也更加全面、严格和直观，除了上面提到的它可以产生出多种级别的组合，可更好地反映电缆燃烧性能的差异性，还具有以下明显严格的要求，如：

       基于GB/T19666的ZA级成束线缆测试不要求测试滴落物，B1级线缆则需要全面基于GB/T31248的规定进行滴落物测试，结果明确体现在附加等级中呈现；

       除在燃烧测时依据GB/T17651.2测试烟密度（最小透光率）外，还单独依据GB/T20285进行烟气毒性测试，结果明确体现在附加等级中呈现。需要强调的是，在GB/T20285（材料产烟毒性危险分级）中是完全根据动物实验验证是否达到烟气有害指标，这点更加接近火灾实际现场有害烟气对生物的侵害，这些也是基于GB/T19666分级中的D（低烟性能）无法达到的。

       GB/T31248中检测环境比GB/T18380中更为复杂，增加的检测装置是为了能更好测试成束线缆的整体阻燃效果，如热释放速率峰值、热释放总量、燃烧增长速率指数、产烟速率峰值等，这些都是GB/T18380中无法客观看到的；

       基于GB31247分级命名体现更加全面和直观；

       基于GB31247通过阻燃1级（B1级）的样品的阻燃性能优于通过GB/T19666的阻燃A级线缆（ZA级）；

       基于GB31247通过阻燃1级（B1级-d0,t0,a1)的样品的在低烟、无卤、阻燃测试上对比GB/T19666的低烟无卤A级线缆（WDZAN级）线缆在环保性上也具备全面的超越，并且更加贴近实际火灾现场情况。

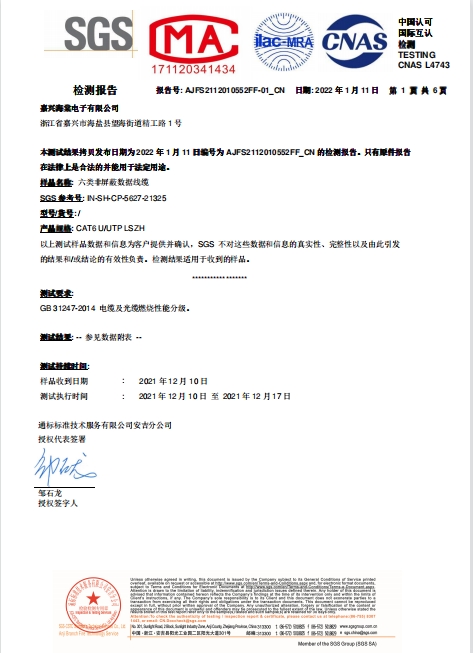

       在国内市场，嘉兴海棠电子是最早一批推出全面满足GB 31247分级下的B1/B2级阻燃环保型网线的通信线缆生产商。嘉兴海棠电子对全系列铜缆网线产品进行了B1级阻燃赋能，并于2021年通过了第三方权威检测机构SGS主体和附加检测，获得了SGS检测机构B1级认证。

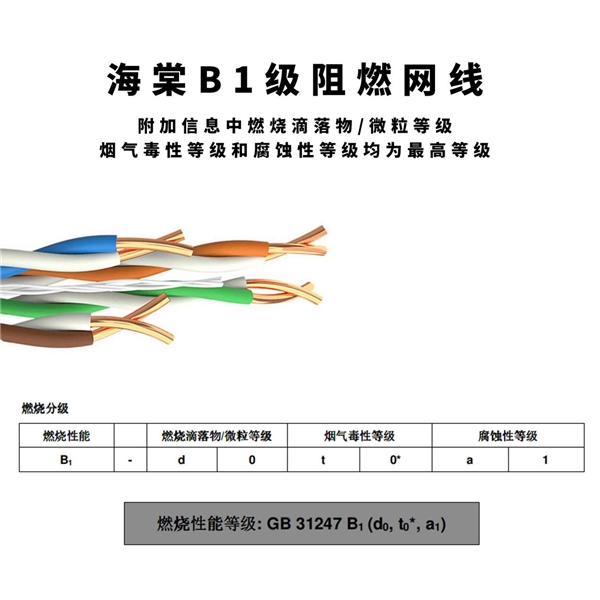

        嘉兴海棠电子的B1级阻燃铜缆产品导体材质采用高品质99.99%无氧铜，绝缘层材料采用高密度聚乙烯，外护套材料采用B1（d0，t0，a1）级别，嘉兴海棠电子GB 31247 B1级阻燃网线附加信息中燃烧滴落物/微粒等级、烟气毒性等级和腐蚀性等级均为最高等级。这些成绩的取得，和嘉兴海棠电子在阻燃网线方面的研发是离不开的。

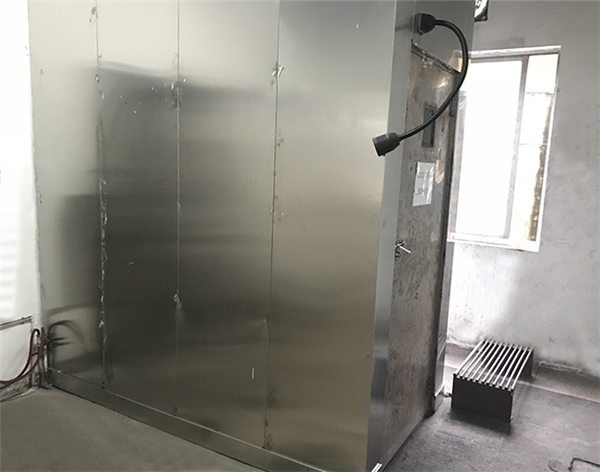

图：嘉兴海棠电子B1/B2级网线/电缆阻燃试验室

       由于嘉兴海棠电子很大一部分市场为欧美客户，国外客户普遍对网线的安全、环保方面十分注重，嘉兴海棠电子很早就致力于网线阻燃性能的研发，投入大量资源，建造了GB 31247 B1/B2级阻燃性能实验室，嘉兴海棠电子通过对于GB 31247线缆阻燃性能的深入研发，嘉兴海棠电子网线和电缆阻燃性能能达到B1级，且已稳定供应国内外网线和电缆阻燃B1级市场。

       B1级阻燃线缆主要用于工程建设防火系统中地铁、机场、商场、医院、幼儿园、高层建筑等一些人门密集的场所和需要特殊保护的场所。这些场所在工程建设防火规范中均要求应采用阻燃级别较高的线缆。相信未来，随着国内安全环保意识的增强，B1级阻燃线缆市场会越来越广阔。
