涡街流量计的工作原理，在流体中设置三角柱型旋涡发生体，两侧交替产生有规则的旋涡

智能涡街流量计都有哪几部分组成？

智能涡街流量计是由：表头、壳体两大部分组成。

表头内信号输出方式：

输出信号（信号结接口为M20×1.5内螺纹）

脉冲电压输出信号：高电平8-10V，低电压0.7-1.3V，（防爆型：高电平4-5V，低电平0.7-1.3V）脉冲占空比约50%，传输距离为100米

标准电流输出信号：DC4-20mA，允许外接负载电阻小于600Q（电源DC24V），传输距离为3000米

涡街流量计主要用于工业管道流体介质的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表常数能长期稳定。插入式仪表在管道在插入口安装，球阀则可进行不断流装卸。

涡街流量计的原理是什么？

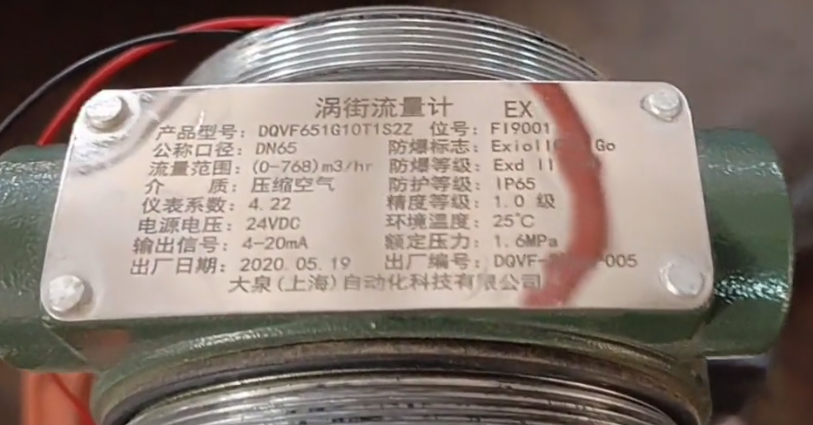

涡街流量计

应用 HLUG系列智能涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

原理

在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。

智能涡街流量计检测旋涡信号有几种方式？

1、用设置在旋涡发生体内的检测元件直接检测发生体两侧差压；　　

2、旋涡发生体上开设导压孔，在导压孔中安装检测元件检测发生体两侧差压；　　

3、检测旋涡发生体周围交变环流；　　

4、检测旋涡发生体背面交变差压；　　

5、检测智能涡街流量计尾流中旋涡列。

涡街流量计对管道的要求是什么？

1、涡街流量计针对配管的要求传感器对安装点的上下游直管段有一定的要求，否则会影响测量精度。配管应与传感器同心，同轴偏差应不大于0.05DN传感器与法兰间的密封垫不能凸入管道内，其内径可比传感器内径略大。

2、涡街流量计对旁管道的要求为方便检修传感器，最好为传感器安装旁通管。另外在需清洗的管道上或所安装传感器的管道内的流体不能为检修传感器而停供的情况下，必须安装旁能管。

3、涡街流量计对管道振动的要求传感器尽量避免安装在振动较强的管道上，若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
